電気泳動コーティングの説明: 仕組みと重要な理由

簡単な答え: 電気泳動コーティングとは何ですか?

電気泳動コーティング は、電子コーティングまたはエレクトロコーティングと呼ばれることが多く、電流を使用して、水性コーティング浴に浸された金属基材上に帯電したペイント粒子を堆積させるペイント塗布プロセスです。電場によって塗料粒子がワークピースに向かって駆動され、その結果、スプレー塗装では完全に見逃してしまうことが多い凹部、エッジ、ネジ穴、内部空洞などのあらゆる表面をコーティングする均一な薄膜が形成されます。

このプロセスは 電着塗装ライン 、部品を洗浄、前処理、コーティング、リンス、硬化の各段階に順番に移動させる自動生産システムです。これらのラインは、高い被覆率の一貫性と強力な耐食性を兼ね備えており、多くの場合、部品全体でわずか数ミクロン以内の膜厚変動を達成できるため、自動車、家電、産業機器の製造で広く使用されています。

つまり、電気泳動コーティングは、表面に塗料をスプレーするというよりも、電気化学を使用して部品のすべての導電領域に制御された自己制限膜を引くことを目的としています。まさにこれが、長年の環境暴露に耐えなければならない部品のデフォルトの仕上げ方法となっている理由です。

電気泳動堆積の背後にある科学

電気泳動コーティングがこのような一貫した結果を生み出す理由を理解するには、基礎となる電気化学を調べることが役立ちます。ペイント樹脂粒子は、水に分散すると電荷を帯びるように配合されています。直流電圧がワークピースと槽内の電極の間に印加されると、これらの荷電粒子は液体中を逆に帯電した表面に向かって移動します。これは電気泳動として知られる現象です。

塗料粒子が金属表面に到達すると、電荷を失い、凝固して固体の膜になります。この膜は電気絶縁性であるため、膜が厚くなるにつれて、その領域へのさらなる電流の流れにますます抵抗します。実際の結果は、 自己制限的な堆積プロセス : 薄いスポットは、すでにコーティングされている領域よりも早くペイントを引きつけ続けるため、オペレーターの介入なしでパーツ全体の膜厚が自然に均一になります。

この自己制限的な行動が重要な理由

従来のスプレー塗装はオペレーターのスキルとガンの角度に大きく依存するため、隅や凹んだ部分に薄い塗装が残る可能性があります。電気泳動コーティングは視線スプレーではなく電気抵抗によって制御されるため、平らな外側パネルをコーティングするのと同じくらい効果的にボックス部分、溶接継ぎ目、ドリル穴に到達します。

陰極電気泳動コーティングと陽極電気泳動コーティング

カチオン電着塗装

陰極電着塗装では、ワークピースが陰極として機能し、正に帯電した塗料粒子を引きつけます。この方法は、優れた耐食性を生み出すため、自動車製造において主流の選択肢となっており、湿気、道路塩分、温度変動に常にさらされる車体パネル、シャーシ部品、アンダーボディ部品の標準となっています。

陽極電着塗装

陽極電着塗装では、ワークピースが陽極として機能し、負に帯電した粒子を引きつけます。陽極皮膜は陰極系に比べて耐食性が劣りますが、一般にコストが低く、屋内機器のハウジングや使用頻度の低い金属器具など、自動車部品ほどの曝露要求に直面しない一般的な工業用部品に依然として適しています。

2 つのどちらかを選択する

通常、決定は部品の最終使用環境によって決まります。屋外での露出、高湿度、または道路との接触を目的とした部品では、ほとんどの場合、陰極システムの追加コストが正当化されますが、屋内または低露出の部品では、多くの場合、陽極コーティングを使用することで、より低い運用コストで許容可能な性能を達成できます。

電気泳動コーティングラインの主要な段階

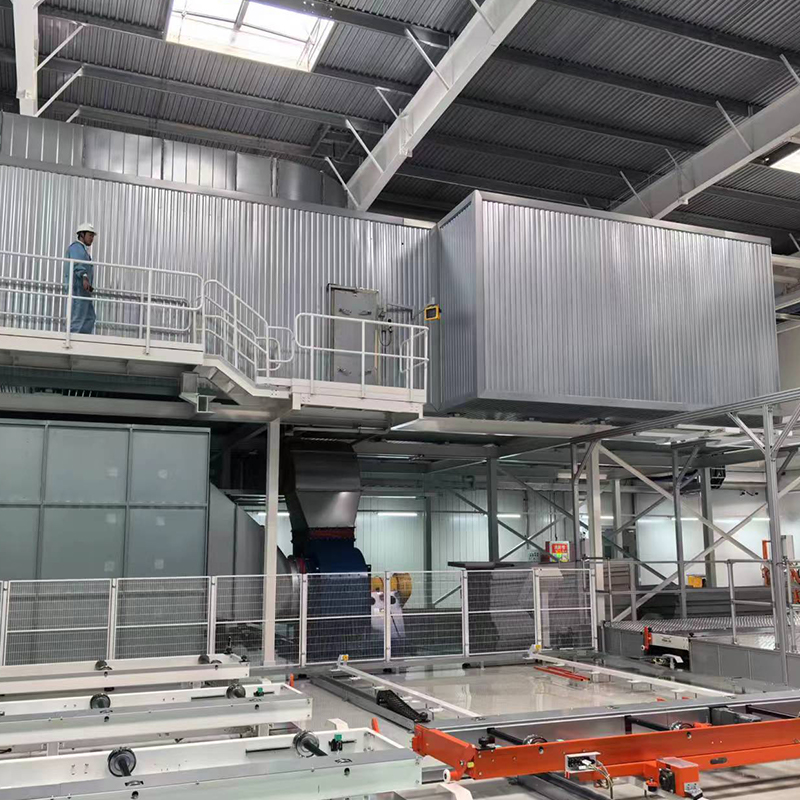

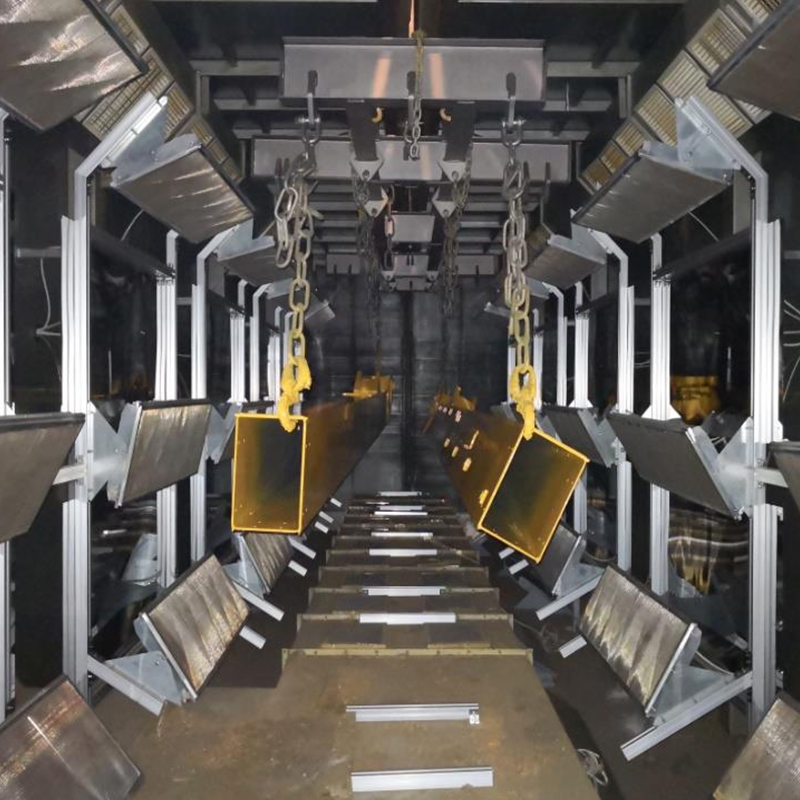

アン 電気泳動塗装ライン は、単一の機械ではなく完全に統合されたシステムであり、複数のプロセス段階を組み合わせて、通過するすべての部品に一貫した欠陥のないコーティングを保証します。各段階は、金属表面の準備、コーティング、仕上げにおいて異なる役割を果たします。

自動コンベヤまたはホイスト システムは通常、固定サイクルで部品を各ステージに移動させるため、メーカーは大規模な生産工程にわたって一貫したスループットと再現性のあるコーティング品質を維持できます。サイクル時間は部品のサイズやライン設計によって異なりますが、多くの生産ラインは、厳しい膜厚公差を維持しながらシフトごとに数百の部品を処理するように設計されています。

従来の塗装に対する電着塗装の利点

• スプレーガンが完全に到達できない内部キャビティ、エッジ、溶接継ぎ目を含む複雑な形状を均一にカバーします。
• 電気化学的堆積プロセスでは、従来のスプレーに比べて塗料の無駄が大幅に少なくなるため、材料の利用率が向上し、よく管理された浴では利用率が 95% を超えることがよくあります。
• 特に自動車および屋外機器用途で使用される陰極システムでの強力な腐食保護。
• コーティング浴が水ベースであるため、溶剤ベースのスプレー塗装と比較して揮発性有機化合物の排出が減少します。
• 大規模なバッチ全体で一貫した膜厚を実現し、大量生産環境におけるより厳格な品質管理をサポートします。
• 自己制限的な堆積メカニズムにより、早期の腐食故障につながる薄いスポットのリスクが軽減されるため、再加工率が低くなります。

電着塗装ラインに依存する産業

電気泳動塗装ラインは、完成品の一貫した仕上げ品質と耐食性が重要な要件である幅広い製造分野で使用されています。特定のライン構成、浴の化学的性質、およびサイクル時間は通常、各業界の部品の形状と性能要件に合わせて調整されます。

よくある品質問題とライン設計によるそれの防止方法

たとえ良くデザインされたものであっても、 電気泳動塗装ライン 浴の化学的性質、電圧、または前処理の品質が仕様から外れると、欠陥が生じる可能性があります。最も一般的な問題を理解することは、メーカーが最初からより適切なプロセス制御を設定するのに役立ちます。

ピンホールとガスの閉じ込め

電気分解中に発生した気泡が部品の表面に閉じ込められ、硬化したフィルムに小さなピンホールが残ることがあります。適切な部品ラック角度と、浸漬の初期数秒間の制御された電圧上昇により、ガスが形成膜に閉じ込められる前に逃がされます。

膜厚ムラ

電着塗装は本質的に自己制限的ですが、浴の撹拌が不十分であったり、導電性が一貫していなかったりすると、依然として厚さにばらつきが生じる可能性があります。定期的なバスろ過と導電率モニタリングにより、タンク全体の堆積速度を予測可能に保ちます。

ファラデーケージ効果

深い凹みや完全に囲まれたキャビティは、特定の表面を電界からシールドする可能性があり、その結果、それらの領域内のコーティングが薄くなったり、欠けたりすることがあります。ライン設計者は、部品の向きを調整したり、排水穴を追加したり、幾何学的に複雑な部品の滞留時間を長くしたりすることで、この問題に対処します。

生産ニーズに応じた適切な電着塗装ラインの選択

電気泳動塗装ラインを評価するメーカーは、部品サイズ、生産量、仕上げ要件に基づいて、浴の容量、コンベア速度、前処理ステージ数を考慮する必要があります。 Yueze などのコーティング装置を製造する企業は、小規模な工場セットアップから自動車グレードの大量生産システムまで拡張できるラインを設計しています。

通常、主な要素には、浴温度制御の精度、膜厚を一定にするための電圧調整、リンスシステムの効率などが含まれます。これらの変数はコーティングの均一性や完成部品の長期腐食性能に直接影響するためです。多くの施設では、より広範な多段階の仕上げプロセス内の 1 ステップとして電着塗装を実行しているため、購入者はラインが既存の前処理または粉体塗装段階とどの程度容易に統合できるかを評価する必要もあります。

電気泳動コーティングラインには連続的なバスの加熱、すすぎ水の使用、および装置の耐用年数にわたって効率的に動作させるために継続的なメンテナンスが必要な限外濾過システムが含まれるため、エネルギー消費と廃水処理の要件も実用的な考慮事項となります。

電気泳動コーティングに関する重要なポイント

• 電気泳動コーティング uses electrical charge to deposit paint particles evenly across metal surfaces.
• カソードコーティングはより強力な耐食性を提供し、自動車製造における標準的な選択肢です。
• アン electrophoretic coating line integrates degreasing, pretreatment, coating, rinsing, and curing into one automated process.
• このプロセスでは、スプレー塗装と比較して、塗料の廃棄物と揮発性有機化合物の排出が削減されます。
• ピンホールやファラデーケージ効果などの一般的な欠陥は、適切な電圧制御と部品の向きによって最小限に抑えることができます。
• 自動車から家電に至るまでの業界は、一貫した耐久性のある仕上げのために電着塗装に依存しています。

これらの基本を理解することは、特に耐食性、仕上げの一貫性、部品の長期耐久性が最優先事項である場合、メーカーが電気泳動コーティング ラインが生産目標に適合しているかどうかを評価するのに役立ちます。
