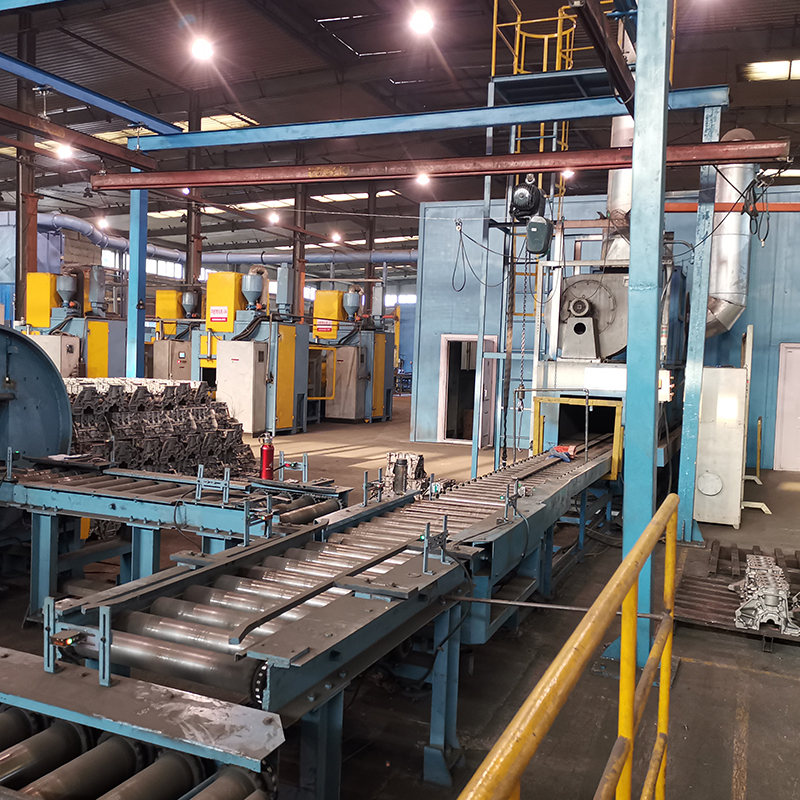

A スプレー塗装ライン For Motor Casings は、車両や産業用モーターのエンクロージャで使用される駆動モーター ケーシングなどの電気モーター ハウジングに保護および機能コーティングを施すように設計されています。モーター ケーシングは一般的な機械のカバーとは異なり、精密に加工された取り付け面とベアリング シートを外部冷却フィンと組み合わせており、コーティングは熱伝達や組み立て公差を妨げることなくハウジングを保護する必要があります。
モーターのケーシングは動作中に振動、湿気、温度の変動にさらされることが多いため、コーティングラインでは、ベアリング、シール、または嵌合ハウジングと接触するすべての表面の厳密なマスキング管理と外面の腐食保護のバランスを取る必要があります。
専用モーターケーシングラインの主な利点
汎用機器のモーターハウジングをコーティングすると、精密な表面が覆われたり、熱放散が低下したりする危険があります。専用回線は、これらの特定の制約に基づいて構築されます。
表1：モーターケーシング専用スプレー塗装ラインのメリット | 要件 | このラインがどのように対処するか |
| 精密な表面マスキング | ベアリングシートと取り付け面はオーバースプレーから保護され、公差を損なわないようにします |
| 冷却フィンの薄く均一なコーティング | 自動スプレーガンは、熱伝達を妨げない制御された膜厚を維持します。 |
| 耐食性外装コーティング | モーターの耐用年数の間、ハウジングを湿気や振動による磨耗から保護します。 |
| 赤外線乾燥 | 敏感な内部コンポーネントに過度の熱が浸透することなくコーティングを硬化します |
モーター ケーシングは通常、外部を完全にカバーしながら、精密な機能を保護することを中心に構築されたシーケンスを経て移動します。
標準的なプロセスシーケンス
- ケーシングは洗浄および脱脂され、機械加工油および鋳造残渣が除去されます。
- ベアリングシート、取り付け面、ネジ穴はスプレー前にマスキングされます。

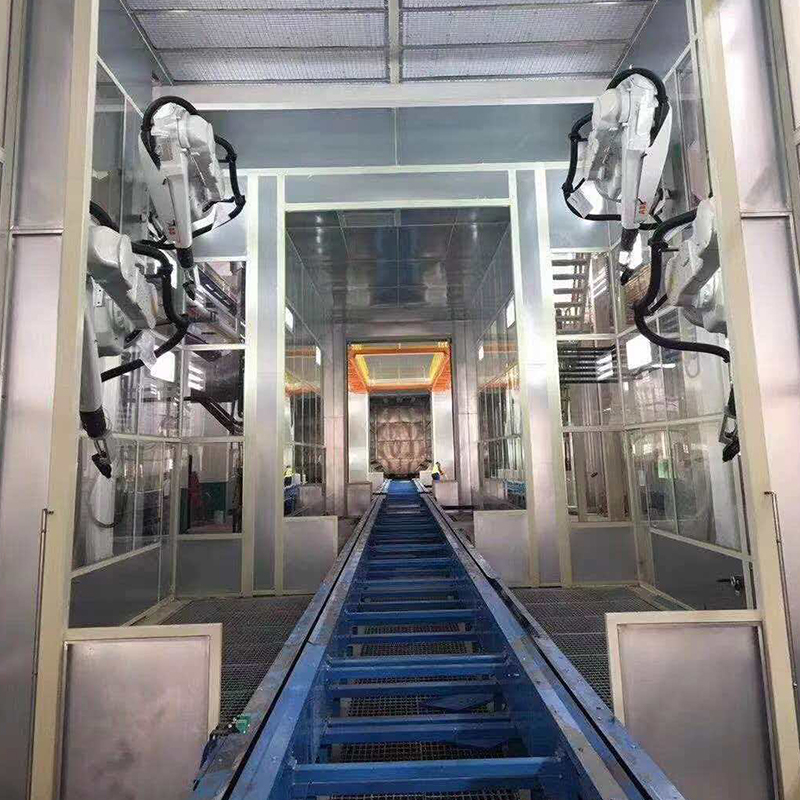

- 自動スプレーガンを使用してコーティングを塗布し、冷却フィン全体の膜厚を一定に保ちます。
- 部品は内部シールを保護する温度での赤外線乾燥によって硬化されます。
- マスキングが除去され、ケーシングは寸法検査と目視検査に移ります。
冷却フィンのコーティングの厚さは、動作中にモーターが熱をどれだけ効率的に放出するかに直接影響するため、各フィン全体で膜の形成を一定に保つには、通常、手動スプレーよりも自動スプレーガンの方が好まれます。
モーターケーシングのタイプ別のコーティングに関する考慮事項
モーターケーシングの用途が異なれば、コーティング層の優先順位も異なります。
- 電気自動車駆動モーターケーシング: アンダーボディ取り付け用の耐食性と振動耐久性
- 産業用モーターエンクロージャ: 屋外暴露および定期的な洗浄に対応したコーティング
- 冷却フィン部分: 放熱性能を維持するための薄くて均一なフィルム
装置の背後にある製造規模
江蘇岳澤環境保護設備有限公司 は、中国江蘇省塩城市にある施設を運営しています。 35,000平方メートル 登録資本金は 5,800万元 、およびレポート 40年以上 粉体塗装ライン、電気自動車組立ライン、塗装および焼き付けブースにわたる経験を組み合わせたものです。機械は難しい加工要件を満たすためにカスタムメイドされており、複数の州や輸出市場にわたってプロジェクトが完了しています。
よくある質問
Q1: ベアリングシートを塗装する前にマスキングが必要なのはなぜですか?
ベアリングシートまたは取り付け面のコーティングははめあい公差を変える可能性があるため、これらの精密表面はスプレー前にマスキングされ、硬化後にマスキングが解除されます。
Q2: コーティングの厚さはモーターの冷却効果に影響しますか?
はい。冷却フィン上のコーティング層が厚すぎると、熱伝達効率が低下する可能性があるため、自動スプレー制御を使用して膜厚を一定かつ薄く維持します。
Q3: EV 駆動モーターのケーシングには、産業用モーターとは異なるコーティングの優先順位が必要ですか?
EV 駆動モーターのケーシングは道路の近くに取り付けられており、多くの固定式産業用モーター エンクロージャと比較して、より強力な耐食性と耐振動性が必要であるため、一般的にはそうです。
Q4: モーターケーシングコーティングラインを注文する前に購入者が確認すべきことは何ですか?
購入者は、精密表面のマスキング方法、冷却フィン領域の目標膜厚、サプライヤーが以前に同様のモーター ケーシング プロジェクトを完了したかどうかを確認する必要があります。
