ドライ スプレー ブース用ボール紙ペイント アレスター ボックス フィルター

ドライスプレーブースにおけるボール紙ペイントアレスターボックスフィルターの役割

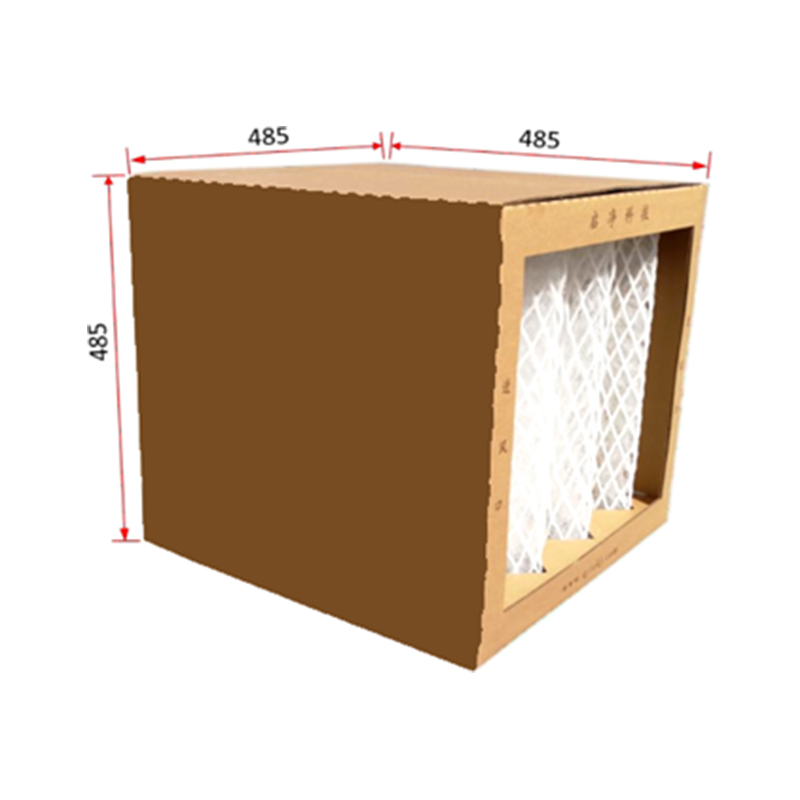

ドライ スプレー ブースは、効果的なオーバースプレーの捕捉を利用して、排気ダクト、ファン、および下流の機器に塗料が蓄積しないようにします。あ ドライ スプレー ブース用ボール紙ペイント アレスター ボックス フィルター は、ブースから空気が吸引されるときに塗料粒子を捕捉するように設計された使い捨ての段ボール濾過ユニットです。アコーディオン型の内部バッフルにより複数の空気経路が形成され、オーバースプレーが排気システムに通過するのではなく、付着したボール紙の表面に衝突させられます。

Jiangsu Yue Ze Environmental Protection Equipment Co., Ltd.は、中国江蘇省塩城市に位置し、敷地面積は35,000平方メートル、登録資本金は5,800万元です。同社は、自動車ボディのスプレーベーク塗装ブースおよび塗装およびベークブースにおける 40 年以上の経験を活かし、ドライスプレー塗装作業に典型的な大量のオーバースプレーに対処するために構築されたろ過消耗品を供給しています。

どのようにして ボール紙ペイントアレスターボックスフィルター 作品

濾過プロセスは、高密度の繊維媒体ではなく、衝突空気流と指向性空気流の組み合わせに依存します。

1. 空気の方向転換

ボックスフィルターに入った塗料を含んだ空気は、折り畳まれたボール紙の層によって形成されたジグザグの内部チャネルを通過し、排気口に向かって移動するときに何度も方向を変えます。

2. 粒子衝突

塗料粒子は空気分子よりも大きな慣性を持っているため、溝内の急な曲がりに追従できず、代わりにボール紙の表面に衝突して付着し、固体の残留物として徐々に蓄積します。

3. クリーンエア出口

粒子が除去されると、きれいになった空気の流れがボックスフィルターを出てブースの排気ファンに送られ、ブースの維持に役立ちます。 安定した抽出気流 スプレーサイクル全体を通して。

ボックスフィルター構成の比較

ボール紙ペイントアレスターボックスフィルターは通常、さまざまな深さとバッフル数で提供されており、捕集効率と耐用年数に影響します。以下の表は、一般的な構成をまとめたものです。

より多くのバッフル段を備えたより深いボックスは、一般に粒子捕捉率が高くなりますが、気流抵抗も大きくなるため、構成はブースのファン容量に一致する必要があります。

主な利点 段ボール箱フィルター

• 提供します 信頼性の高いオーバースプレー捕捉 水や化学処理システムを必要とせずに
• 使い捨て設計により、飽和したユニット全体を取り外して交換できるため、廃棄が簡素化されます。
• 軽量のボール紙構造により、メンテナンススタッフにとって取り扱いと設置が簡単になります。

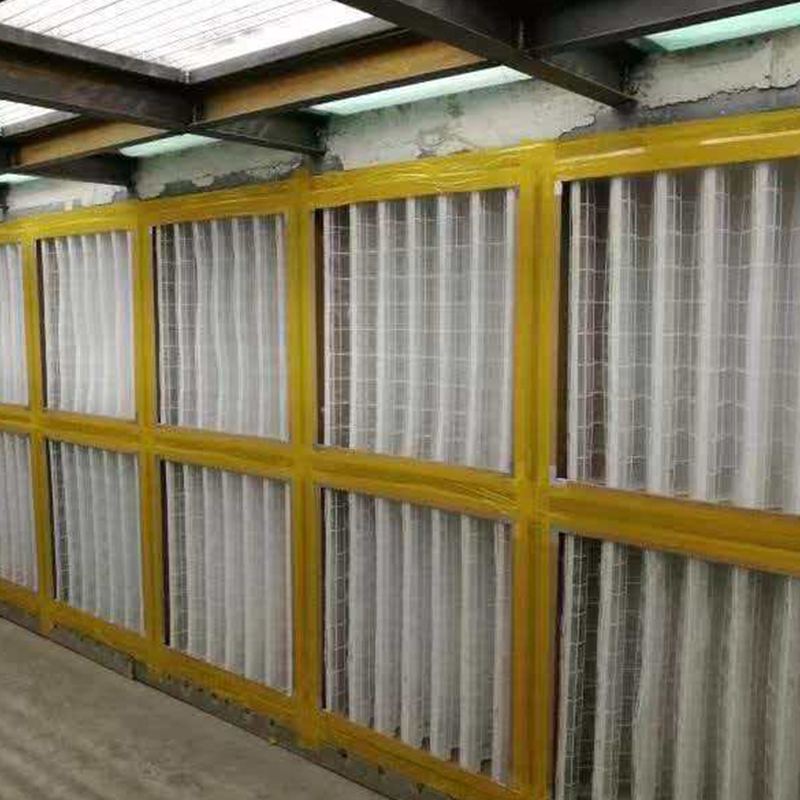

• 幅広いドライスプレーブース排気壁構成に適合

取り付けと交換のベストプラクティス

ブースの安定したパフォーマンスを維持するには、正しい設置方向と適時の交換が不可欠です。

1. ブースの排気の流れに合わせて、気流の矢印が正しい方向を向くようにボックス フィルターを取り付けます。
2. ろ過されていない空気がフィルターを迂回しないように、端が排気壁に対してしっかりと密閉されていることを確認してください。
3. 塗料の蓄積により空気流路が明らかに遮断されたり、ブース圧力の測定値が著しく低下した場合は、フィルターを交換してください。

よくある質問

Q1: ボール紙のペイントアレスターボックスフィルターは通常どのくらい長持ちしますか?

耐用年数は毎日のスプレー量と塗料の種類によって異なりますが、乾燥したオーバースプレーでボール紙の溝が目に見えて詰まると、通常は交換が必要になります。

Q2: このボックスフィルターは粉体塗料と液体塗料の両方に使用できますか?

これは主に、液体または溶剤ベースの塗料を使用するドライ スプレー ブース向けに設計されており、オーバースプレー粒子がボール紙のバッフルに付着するほど粘着性が残る場合があります。

Q3: ボックスフィルターは排気ファンの性能に影響しますか?

ボックス フィルターが適切なサイズで取り付けられていれば、排気流量が大幅に減少することはありませんが、フィルターが詰まったり、サイズが大きすぎたりすると、抵抗が増加し、ファン モーターに負担がかかる可能性があります。
