トラックボディ塗装ライン

トラックボディ塗装ラインとは

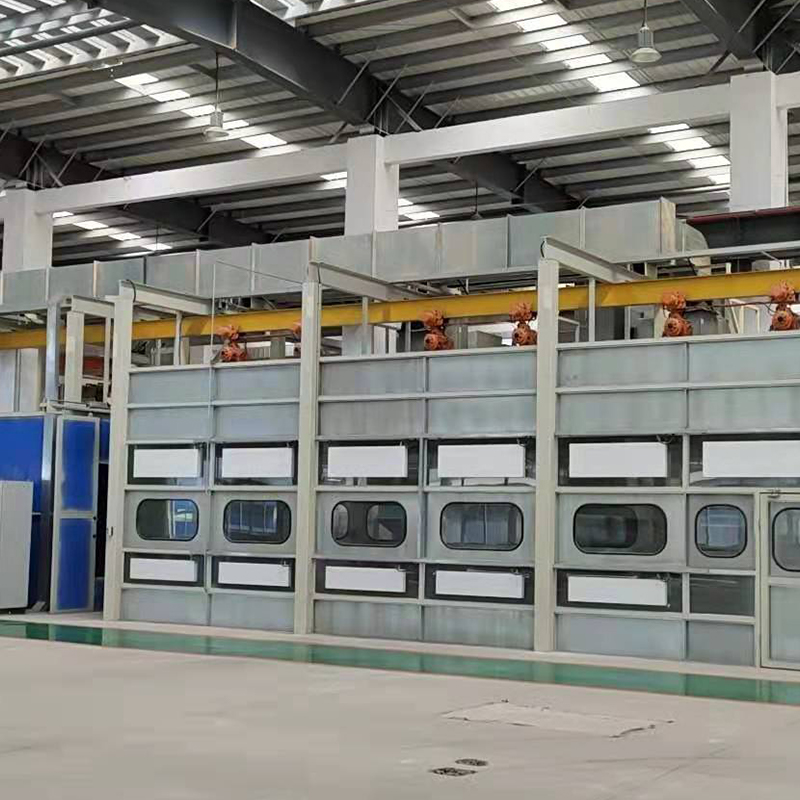

A トラックボディ塗装ライン は、カーゴボックス、キャブシェル、引出し型バス車体、シャーシに取り付けられたパネルなどの大型パネル構造の下塗り、塗装、硬化を行うために構築された生産システムです。乗用車のボディラインと比較して、トラックのボディラインは、はるかに大きく重い板金アセンブリを同じ前処理、スプレー、硬化の各段階を経て移動させる必要があり、これにより、コンベアの耐荷重からブースの幅やドアの隙間に至るまで、機器のほぼすべての寸法が変化します。

また、トラックのボディはパネル表面が平坦で幅広であることが多く、膜厚のムラが目立ちやすいため、均一な仕上がりのためにはスプレーブース内の気流制御が特に重要となります。

トラック専用ボディラインの主な利点

トラックの車体を小型車両用のサイズの装置に通すと、ボトルネックが発生することがよくあります。専用ラインは最初からトラックパネルの実際の寸法と重量に基づいて設計されています。

どのようにして トラックのボディコーティング プロセスワークス

通常、トラックの車体は複数の固定ステージを通過し、各ステージは個々の小さな部品ではなくパネル全体のアセンブリを処理できるサイズになっています。

標準的なプロセスシーケンス

1. ボディシェルは油、ゴミ、溶接残留物を除去するために洗浄および前処理されます。

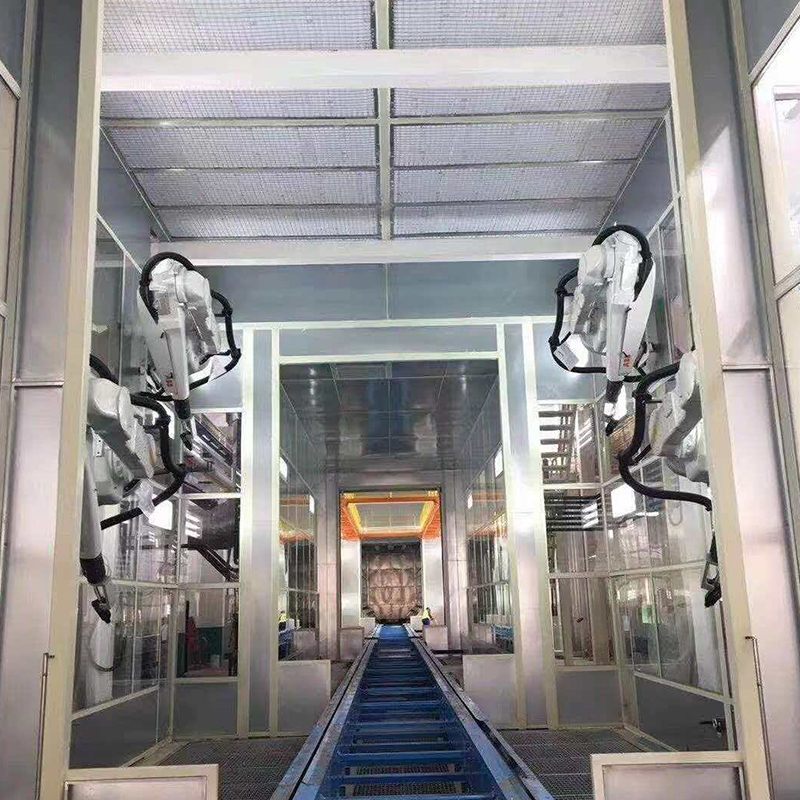

2. プライマーは、制御された空気流の下で塗装およびベーキングブース内に塗布されます。
3. トップコートをスプレーする前に、赤外線乾燥によりプライマーが硬化します。

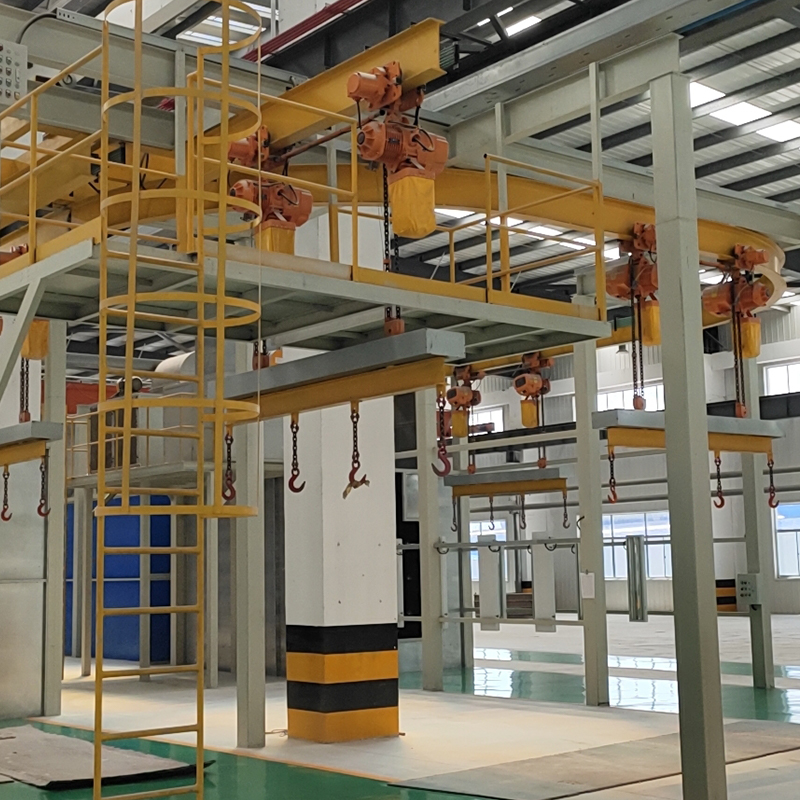

4. 完成したボディは自動搬送システムを経て最終検査へ

トラックのボディパネルは大きくて平らであるため、ブースの気流のわずかな変化でも目に見える縞が発生する可能性があります。そのため、ブースの圧力とフィルターの状態は、小型部品用に構築されたラインよりもトラックのボディラインで頻繁にチェックされます。

さまざまなトラックのボディタイプにラインを合わせる

すべてのトラックのボディが同じ形状やコーティングの優先順位を共有しているわけではないため、ライン構成は通常、ボディのタイプに応じて調整されます。

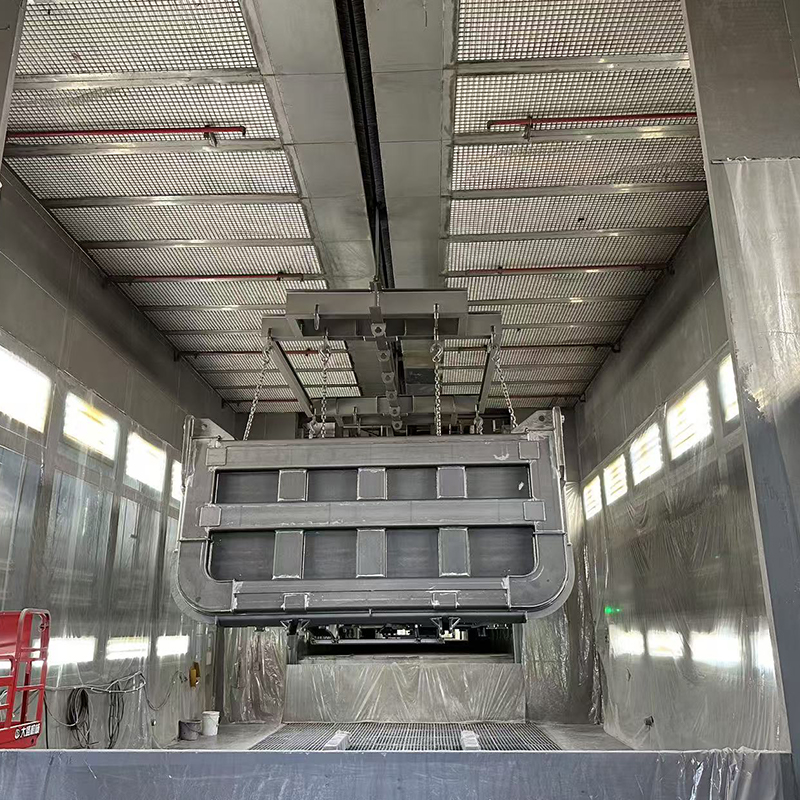

• カーゴボックス本体: 広いブース開口部と一定のフィルム厚さを必要とする大型フラットパネル
• 引き出しタイプのバス車体: マルチアングルのスプレー範囲が必要なマルチパネル構造
• キャブシェル: ガラスとトリムの取り付けポイントの周囲に慎重なマスキングが必要な、湾曲した溶接部分

装置の背後にある製造規模

江蘇岳澤環境保護設備有限公司 は、中国江蘇省塩城市にある施設を運営しています。 35,000平方メートル 登録資本金は 5,800万元 、およびレポート 40年以上 粉体塗装ライン、引き出し式バス生産ライン、自動車ボディスプレーベークブースの経験を組み合わせたものです。機械は困難な加工要件を満たすためにカスタムメイドされており、プロジェクトは複数の州や輸出市場にまたがっています。

よくある質問

Q1: どうですか？ トラックボディ塗装ライン 車体塗装ラインとは違うのですか？

トラック車体は大型で重量も大きいため、乗用車用パネルに比べて搬送システムやブース幅、ドアのクリアランスなどを大型化する必要があります。

Q2: 大型フラットトラックパネルではなぜエアフロー制御がより重要になるのですか?

平面が大きいため、スプレーパターンや気流のムラが目立ちやすいため、スジや光沢ムラを防ぐために安定したブース圧力が必要です。

Q3: 1つのラインで貨物箱とバス車体の両方を扱うことはできますか?

はい、コンベアのクリアランス、ブースの長さ、スプレー角度が設計段階で両方のボディタイプに適合するようにカスタマイズされている限り、可能です。

Q4: トラックボディコーティングラインを注文する前にバイヤーが確認すべきことは何ですか?

バイヤーは、本体の最大寸法と重量、ブースの通気設計、硬化方法、およびサプライヤーが以前に同様の大型本体プロジェクトを完了したかどうかを確認する必要があります。
